autocad怎么画虚线

时间：2025-11-20 来源：mypxb下载 作者：佚名

  AutoCAD是一款专业的CAD工具，我们是可以根据自己的需求去选择不同的功能。对于不知道如何画虚线的小伙伴，本文为大家带来关于autocad画虚线的方法教程分享，快一起来看看吧！


autocad怎么画虚线

  第一步


  启动AutoCAD，确保处于绘图界面（模型空间或图纸空间均可）。







  第二步

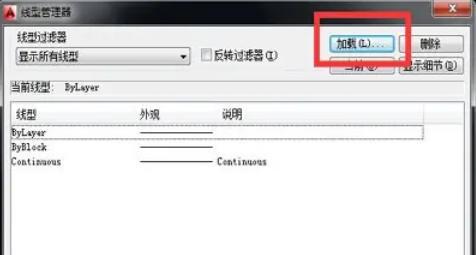

  点击顶部菜单栏 【格式】 → 【线型】（或直接输入命令 LINETYPE 回车）。在弹出的“线型管理器”对话框中，点击 【加载】 按钮。







  第三步

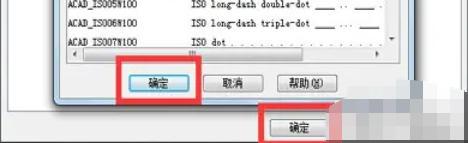

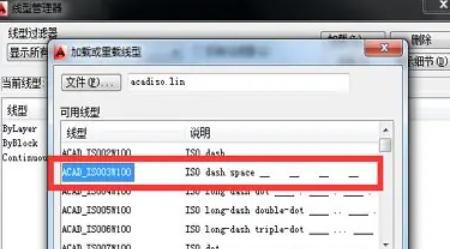

  在“加载或重载线型”窗口中，选择需要的虚线类型（如 HIDDEN2、DASHED 等），点击 【确定】。







  第四步


  在“线型管理器”中，选中刚加载的虚线类型，点击 【设为当前】，再点击 【关闭】。







  第五步

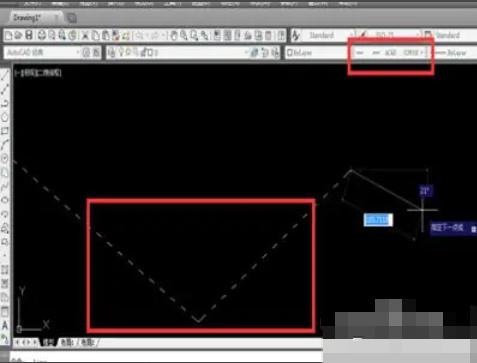

  使用绘图工具（如 LINE 命令）绘制线段，此时绘制的线条将自动显示为虚线。
